VoCore 6.8 Zoll Dashboard with I2C LEDs im Kurztest

VoCore 6.8 Zoll Dashboard with I2C LEDs im Kurztest

Wenn man als versierter Simracer den Namen VoCore hört, denkt man mittlerweile direkt an die Displays des gleichnamigen Herstellers, die in fast jedem Dashboard oder Lenkrad mit Screen verbaut sind. Mit dem 6,8-Zoll-Display bietet VoCore nun erstmals eine Kombination eines Screens mit 24 LEDs und einem Gehäuse zu Demonstrationszwecken an.

Bestellung und Versand

Wer sich für das Dashboard interessiert, kann es derzeit nur direkt über die Website des Herstellers beziehen. Dort wird es für 99,98$ angeboten, wobei folgende Versandmethoden zur Auswahl stehen:

• Shipping by Post (2~6 weeks, not recommend, unstable, postal to the country then postal delivery)
• Shipping by Airline (1~2 weeks, recommend for US/EU, airline to the country then postal delivery)
• Shipping by Express (3~5 days, stable and expansive, DHL delivery, remote areas need +$26)

Eventuell anfallende Zollgebühren und Import Fees sind nicht im Preis enthalten. In unserem Fall betrug die Lieferzeit ca. 2 Wochen, eine Rechnung des Zolls liegt derzeit noch nicht vor.

Display

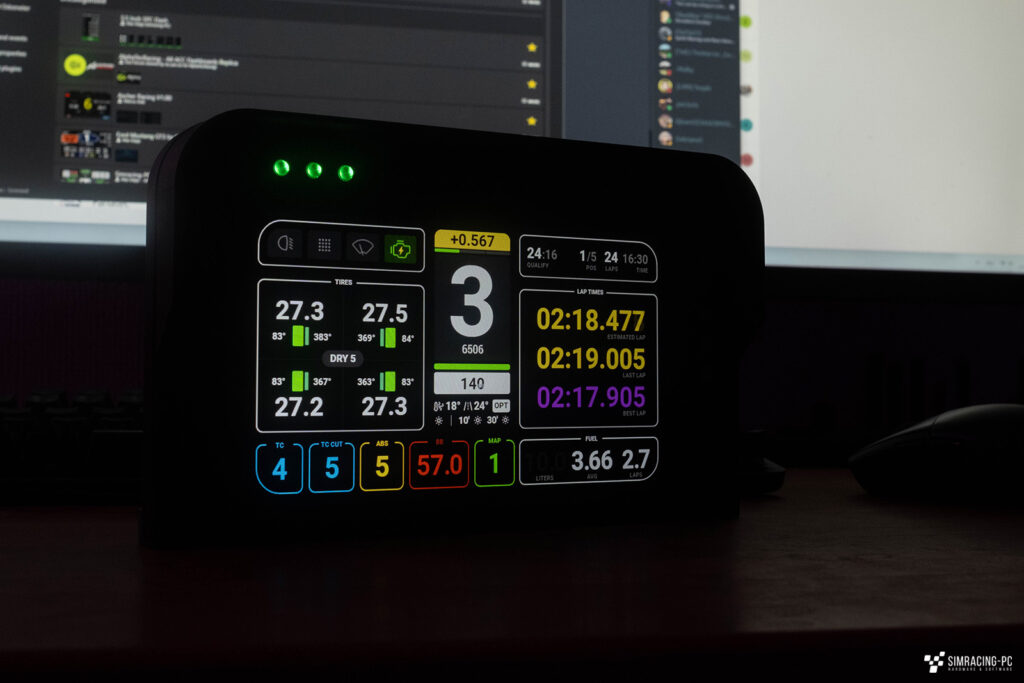

Herzstück des Dashboards ist das 8,8 Zoll große Display, das die gewohnten Vocore-Spezifikationen erfüllt. Eine hohe Helligkeit, maximal 30 Bilder pro Sekunde und eine geringe Rahmendicke machen auch das 6,8-Zoll-Modell des beliebten Displays zu einer sehr guten Wahl für DIY-Projekte. Auch die unveränderte Auflösung von 800 x 480 Pixeln ist trotz der etwas größeren Bildschirmdiagonale immer noch mehr als ausreichend für den Einsatz als Simracing-Dashboard.

Technische Daten

Controller und LEDs

Wie bereits in einem Blogeintrag (Link zum Beitrag) angekündigt, ist es möglich, einen CH32V003 Chip direkt mit der Displayplatine zu verbinden und so in Kombination den sonst für den Betrieb von Display und LEDs notwendigen internen USB-Hub sowie einen ATMEGA-Chip einzusparen. Die WS2812 LEDs werden dann direkt angesteuert. Hier stellt VoCore auch Demo-Boards zur Verfügung bzw. hat die entsprechenden Schaltpläne online gestellt.

Insgesamt wurden hier 24 LEDs verbaut, die zur besseren Lichtverteilung mit zusätzlichen Kappen (integriert in das Gehäuse) in folgender Verteilung ausgestattet sind:

• Links: 5 WS2812-LEDs
• Mitte: 14 WS2812-LEDs
• Rechts: 5 WS2812-LEDs

Gehäuse

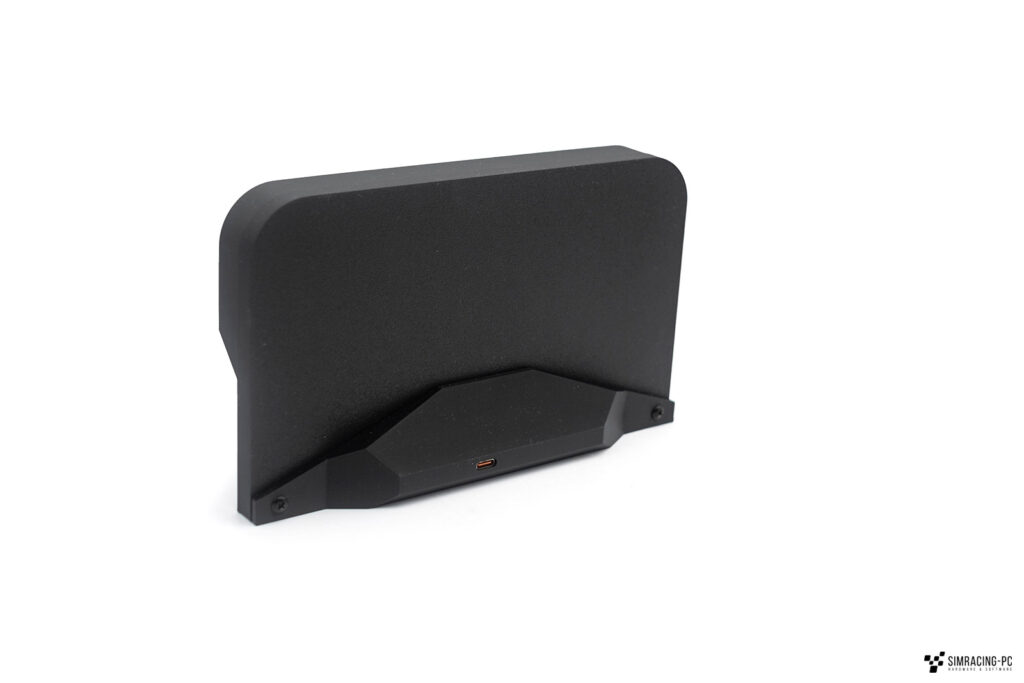

Das Gehäuse des VoCore ist vor allem als Demonstrationsprojekt gedacht und daher nicht besonders aufwändig konstruiert. Gedruckt im FDM-Verfahren (die beste Druckqualität, die wir mit diesem Verfahren bisher gesehen haben) bietet es Platz für das Display, die LEDs und einen USB-C-Anschluss auf der Rückseite. Sowohl die Schrauben für die Frontabdeckung als auch für die hintere Abdeckung werden direkt in den gedruckten Kunststoff geschraubt, hier ist also etwas Vorsicht geboten. Ebenso muss man etwas kreativ werden, wenn man das Display auf eine Wheelbase montieren möchte, denn dafür sind keine Gewinde oder ähnliches vorgesehen.

Auch ein 3D-Modell des Gehäuse wird von VoCore kostenfrei zur Verfügung gestellt: https://github.com/Vonger/6IN8SHELL

Simhub

Die Integration in Simhub ist nahtlos. Es muss lediglich ein neues Device in der folgenden Reihenfolge hinzugefügt werden, die Treiber werden bei der Installation von Simhub bereits mitinstalliert:

• Devices
• Add new device
• Create standard device (unten links)
• Generic VoCore Screen with I2C LEDs

Profile für die LEDs können dann wie gewohnt importiert und Dashboards ebenso einfach ausgewählt werden.

Fazit

Das neue Dashboard von VoCore, auch wenn es eigentlich nur zu Demonstrationszwecken gedacht ist, dürfte derzeit die günstigste Möglichkeit sein, ein funktionsfähiges Dashboard mit VoCore Screen (hier sogar in der 6,8 Zoll Variante) und LEDs zu erwerben. Dass man hier kein vollwertiges Endprodukt mit schicker Verpackung, Halterungen und USB-Kabel bekommt, sollte für den geringen Preis mehr als klar sein. Gerade für zukünftige DIY-Projekte dürfte das Dashboard mit der neuen LED-Betriebsart aber sicherlich wegweisend sein.
